Wie wählt man die richtigen CNC-Präzisionsdrehteile aus?

Die Auswahl der richtigen Komponenten kann über Erfolg oder Misserfolg eines Projekts entscheiden. Wenn mechanische Baugruppen zylindrische Teile mit engen Toleranzen erfordern, CNC-Präzisionsdrehteile unverzichtbar werden. Zur Auswahl der richtigen Komponenten gehört jedoch mehr, als nur einen Lieferanten zu finden und eine Bestellung aufzugeben.

Die Entscheidung umfasst Materialüberlegungen, Toleranzanforderungen, Spezifikationen für die Oberflächenbeschaffenheit und die Fähigkeiten des Lieferanten. Wird einer dieser Punkte falsch eingeschätzt, führt dies zu Teilen, die nicht passen, nicht funktionieren oder nicht lange halten. Wenn Sie wissen, was Sie wie bewerten müssen, können Sie kostspielige Fehler und Produktionsverzögerungen vermeiden.

Verständnis für Ihre Anforderungen an CNC-Präzisionsdrehteile

Bevor man sich mit Lieferanten in Verbindung setzt oder Optionen vergleicht, spart man viel Zeit und Frustration, wenn man sich über die tatsächlichen Anforderungen im Klaren ist. Bei vielen Projekten treten Probleme auf, nicht weil Teile falsch hergestellt wurden, sondern weil die Spezifikationen von Anfang an unvollständig oder unklar waren.

Die wichtigsten Fragen, die zunächst zu klären sind:

Welche Funktion hat das Teil in der Baugruppe?
Welchen mechanischen Belastungen wird er ausgesetzt sein?
Welchen Umweltbedingungen wird es ausgesetzt sein?
Mit welchen Bauteilen muss es zusammenpassen?
Welche Menge wird benötigt und in welcher Häufigkeit?
Wie hoch ist der realistische Kostenrahmen?

Diese Fragen scheinen einfach zu sein. Das sind sie auch. Aber wenn man sie auslässt, führt das zu Spezifikationen, die kritische Anforderungen nicht berücksichtigen oder unnötige Einschränkungen enthalten, die die Kosten erhöhen, ohne einen Mehrwert zu schaffen. Ein Teil, das korrosiven Chemikalien widerstehen muss, erfordert eine andere Materialauswahl als ein Teil, das in einer sauberen, trockenen Umgebung eingesetzt wird. Ein Teil, das einmalig für die Herstellung von Prototypen produziert wird, hat andere Kostenaspekte als ein Teil, das monatlich in Mengen von zehntausend Stück bestellt wird.

Genaue Definition von Toleranzanforderungen

Die Spezifikation von Toleranzen verdient besondere Aufmerksamkeit. Engere Toleranzen kosten mehr - manchmal sogar dramatisch mehr. Die Festlegung von Toleranzen, die enger sind als tatsächlich erforderlich, ist eine Geldverschwendung. Eine zu lockere Spezifikation führt zu Funktionsproblemen.

Es besteht die Tendenz, überall sehr enge Toleranzen festzulegen, weil man glaubt, dass dies die Qualität sichert. In Wirklichkeit sorgt es für Kosten. Erfahrene Ingenieure legen enge Toleranzen nur dort fest, wo die Funktion sie erfordert, und lassen andernorts größere Toleranzen zu.

Überlegen Sie, worauf es bei den einzelnen Abmessungen wirklich ankommt. Ein Durchmesser, der zu einem Lager passt, muss genau kontrolliert werden. Eine Länge, die einfach nur “lang genug” sein muss, ohne andere Komponenten zu beeinträchtigen, kann mehr Abweichungen tolerieren. Eine durchdachte Toleranzzuweisung optimiert die Kosten unter Beibehaltung der Funktion.

Materialauswahl für CNC-Präzisionsdrehteile

Material-Kategorie	Allgemeine Beispiele	Typische Anwendungen	Wichtige Überlegungen
Aluminium-Legierungen	6061, 7075, 2024	Luft- und Raumfahrt, Elektronik, allgemein	Leichtes Gewicht, gute Bearbeitbarkeit, mäßige Festigkeit
Kohlenstoffstähle	1018, 1045, 12L14	Wellen, Stifte, allgemein mechanisch	Kostengünstig, leicht verfügbar, verschiedene Härten
Rostfreie Stähle	303, 304, 316	Medizin, Lebensmittel, Marine	Korrosionsbeständigkeit, höhere Kosten, schwieriger zu bearbeiten
Messing und Bronze	C360, C932	Buchsen, Beschläge, dekorativ	Ausgezeichnete Bearbeitbarkeit, gutes Aussehen
Kunststoffe	Delrin, PEEK, Nylon	Geringe Reibung, chemische Beständigkeit	Geringeres Gewicht, andere Bearbeitungsanforderungen
Titan	Klasse 2, Klasse 5	Luft- und Raumfahrt, medizinische Implantate	Hohe Festigkeit im Verhältnis zum Gewicht, teuer, schwierige Bearbeitung

Gleichgewicht zwischen Leistung und Kosten

Bei der Materialauswahl müssen zwangsläufig Kompromisse eingegangen werden. Der ideale Werkstoff - wenn es ihn denn gäbe - wäre preiswert, leicht zu bearbeiten, extrem stabil, perfekt korrosionsbeständig und ästhetisch ansprechend. Echte Materialien bieten einige dieser Eigenschaften, während sie andere vermissen lassen.

Häufige Kompromisssituationen:

Korrosionsbeständigkeit vs. Bearbeitbarkeit (nichtrostende Stähle)
Stärke im Verhältnis zum Gewicht (Stahl vs. Aluminium)
Leistung vs. Kosten (Titan vs. Stahl)
Erscheinungsbild vs. Kosten (Messing vs. beschichteter Stahl)

In der Regel ist es sinnvoll, mit den Mindestanforderungen an das Material zu beginnen und die wirtschaftlichste Option zu wählen, die diese Anforderungen erfüllt. Eine Überspezifikation von Materialien verursacht zusätzliche Kosten ohne Nutzen. Eine Unterspezifizierung führt zu Funktionsausfällen. Um das richtige Gleichgewicht zu finden, muss man sowohl die Anforderungen der Anwendung als auch die Möglichkeiten des Materials kennen.

Bewertung von Zulieferern für CNC-Präzisionsdrehteile

Nicht alle Hersteller liefern gleichwertige Ergebnisse. Fähigkeiten, Qualitätssysteme, Ausrüstung und Erfahrung sind sehr unterschiedlich. Die Bewertung potenzieller Lieferanten hilft sicherzustellen, dass die Teile den Spezifikationen entsprechen.

Überprüfung der Fähigkeiten und der Kapazität der Ausrüstung
Prüfung von Qualitätszertifizierungen und Inspektionsverfahren
Musterteile zur Bewertung anfordern
Überprüfung von Referenzen aus ähnlichen Projekten
Bewertung der Reaktionsfähigkeit der Kommunikation
Bewertung der Zuverlässigkeit und Flexibilität von Vorlaufzeiten
Transparenter Vergleich der Preisstrukturen

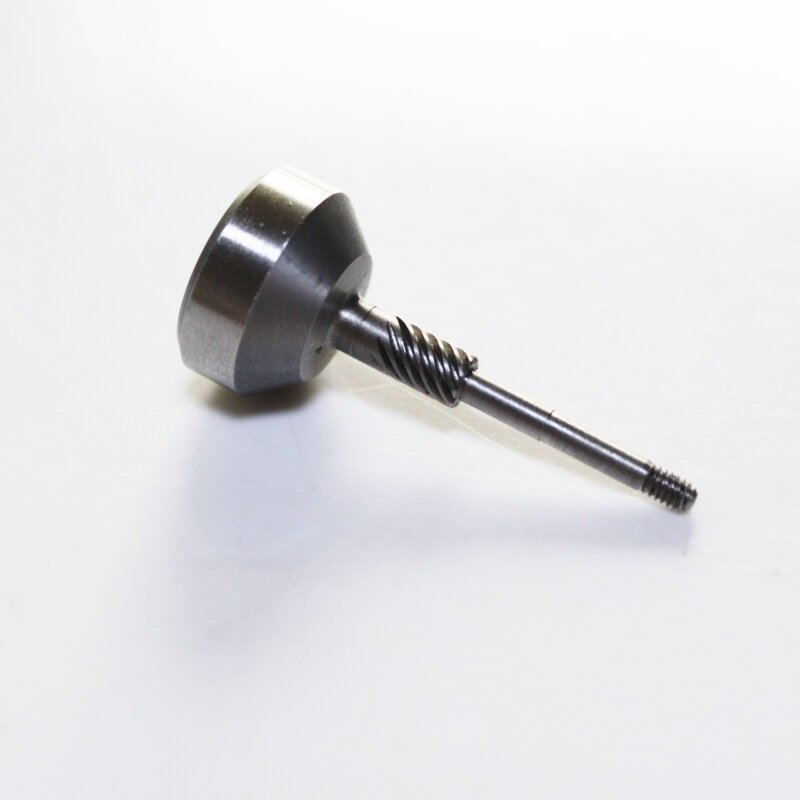

Die Ausstattung ist von großer Bedeutung. Moderne CNC-Drehmaschinen mit angetriebenen Werkzeugen können komplexe Merkmale in einer einzigen Aufspannung herstellen. Ältere oder einfachere Maschinen erfordern möglicherweise mehrere Arbeitsgänge, was die Kosten und das Fehlerpotenzial erhöht. Schweizer Maschinen eignen sich hervorragend für kleine Durchmesser und hochpräzise Arbeiten. Größere Drehzentren können größere Teile effizienter bearbeiten.

Qualitätszertifizierungen bieten eine gewisse Sicherheit für systematische Prozesse. Die ISO 9001-Zertifizierung weist auf dokumentierte Qualitätsmanagementsysteme hin. AS9100 fügt luftfahrtspezifische Anforderungen hinzu. ISO 13485 betrifft die Herstellung medizinischer Geräte. Diese Zertifizierungen sind keine Garantie für perfekte Teile, aber sie zeigen, dass sich die Organisation für konsistente Prozesse einsetzt.

Die Bedeutung der Kommunikation

Technische Fähigkeiten allein sind kein Garant für erfolgreiche Lieferantenbeziehungen, insbesondere bei der Beschaffung kritischer Komponenten wie CNC-Präzisionsdrehteile für die Automobilindustrie. Die Qualität der Kommunikation ist von enormer Bedeutung - vielleicht mehr, als manche Einkäufer erkennen, bis Probleme in der Produktion auftauchen.

Zu den Anzeichen für eine gute Lieferantenkommunikation in diesem Bereich gehören:

Prompte Antworten auf Anfragen über die Verfügbarkeit von Teilen und Vorlaufzeiten, die sich direkt auf die Produktionspläne der Automobilindustrie auswirken.
Klare Fragen zu unklaren Spezifikationen für CNC-Präzisionsdrehteile für die Automobilindustrie, wie z. B. Materialzertifizierungen, Toleranzabklärungen oder Nachbearbeitungsanforderungen.
Proaktive Benachrichtigung über potenzielle Probleme, wie Verzögerungen bei der Materialbeschaffung oder Probleme bei der Bearbeitung, die die Passform, Form oder Funktion des Teils beeinträchtigen könnten.
Bereitschaft zur Diskussion von Alternativen im Design oder im Prozess, um die Leistung zu verbessern oder die Kosten zu senken, ohne die Qualität der Automobilanwendung zu beeinträchtigen.
Transparente Behandlung von Problemen wenn sie auftreten, wie z. B. eine Qualitätsabweichung bei einer Lieferung von CNC-Präzisionsdrehteilen für die Automobilindustrie.

Ein Lieferant, der vor Abgabe eines Angebots klärende Fragen zu Ihren Zeichnungen und Anforderungen stellt, liefert oft bessere CNC-Präzisionsdrehteile für die Automobilindustrie als ein Lieferant, der sofort ein Angebot abgibt, ohne Fragen zu stellen. Diese Fragen deuten darauf hin, dass er auf Details achtet und sich bemüht, Ihre genaue Automobilanwendung zu verstehen, anstatt nur eine Bestellung zu bearbeiten.

Oberflächenbehandlung und Sekundärbearbeitung

Roh bearbeitete Oberflächen können den endgültigen Anforderungen entsprechen oder auch nicht. Spezifikationen für die Oberflächenbeschaffenheit und sekundäre Operationen beeinflussen sowohl die Funktion als auch das Aussehen.

Die Oberflächenbeschaffenheit - gemessen in Ra oder ähnlichen Einheiten - wirkt sich auf Reibung, Verschleiß, Dichtungsfähigkeit und Aussehen aus. Feinere Oberflächen sind im Allgemeinen teurer und erfordern zusätzliche Bearbeitungszeit oder sekundäre Poliervorgänge.

Übliche Nachbearbeitungen für Drehteile:

Wärmebehandlung zum Härten oder Spannungsabbau
Beschichtung (Chrom, Nickel, Zink usw.)
Eloxieren für Aluminiumteile
Schleifen für ultrapräzise Abmessungen
Gewinderollen für stärkere Gewinde
Passivierung für nichtrostende Stähle

Einige Anbieter wickeln Sekundärprozesse intern ab. Andere vergeben sie an Subunternehmer. Eigene Kapazitäten bedeuten oft eine schnellere Abwicklung und eine bessere Verantwortlichkeit. Durch die Vergabe von Unteraufträgen kann sich die Vorlaufzeit verlängern und es können Kommunikationslücken entstehen.

Die Angabe von Sekundärbearbeitungen vermeidet eindeutig Annahmen. Die Angabe “verchromt” sagt nichts über die Dicke, die Art (dekoratives oder hartes Chrom) oder die Fläche aus. Detaillierte Spezifikationen verhindern Missverständnisse, die zu abgelehnten Teilen führen.

FAQ

Welche Toleranzen sind typischerweise für CNC-Präzisionsdrehteile erreichbar?

Beim Standard-CNC-Drehen werden je nach Merkmal und Werkstoff in der Regel Toleranzen von ±0,001″ bis ±0,005″ erreicht. Bei Präzisionsarbeiten können mit geeigneten Geräten und Verfahren ±0,0005″ oder noch enger erreicht werden. Extrem enge Toleranzen können Schleifen oder andere sekundäre Operationen erfordern. Erörtern Sie stets die spezifischen Toleranzanforderungen mit potenziellen Lieferanten, um die Fähigkeit zu bestätigen und die Kostenfolgen zu verstehen.

Wie lange dauert die Produktion normalerweise?

Die Lieferzeiten sind je nach Komplexität, Menge, Materialverfügbarkeit und Rückstand der Lieferanten sehr unterschiedlich. Einfache Teile aus gängigen Materialien können innerhalb von ein bis zwei Wochen geliefert werden. Komplexe Teile, ungewöhnliche Materialien oder große Mengen können vier bis acht Wochen oder mehr in Anspruch nehmen. Sekundäre Vorgänge kosten zusätzliche Zeit. Es gibt Eildienste, die aber in der Regel mit einem Aufpreis verbunden sind.

Sollten vor Produktionsaufträgen Muster angefordert werden?

Bei kritischen Anwendungen oder neuen Lieferantenbeziehungen ist es in der Regel ratsam, vor der Produktion von Stückzahlen Muster zu genehmigen. Anhand von Mustern wird überprüft, ob sich die Spezifikationen korrekt auf die tatsächlichen Teile übertragen lassen. Sie ermöglichen die Überprüfung der Passgenauigkeit mit den zugehörigen Komponenten. Die Kosten für Muster sind in der Regel gering, verglichen mit dem Risiko, unbrauchbare Produktionsmengen zu erhalten. Einige Lieferanten stellen Erstmusterprüfberichte zur Verfügung, in denen die Messungen der Muster im Vergleich zu den Spezifikationen dokumentiert sind.
